RSM Lichte en corrosiebestendige platte dunne hydraulische jack voor smalle ruimtes
-
Markeren
Eenvoudig werkende hydraulische jack
,Hydraulische aansluiting voor nauwe ruimtes
,Flat Single Acting Hydraulic Jack (eenvoudig werkende platte hydraulische jack)
-
Het werk capaciteitmaximaal 150 ton
-
De Stork.62 mm
-
Werkdruk700bar
-
LichaamsgrootteAanpasbaar
-
KleurAanpasbaar
-
Plaats van herkomstChina
-
MerknaamZHONGTUO
-
CertificeringCE ISO
-
Min. bestelaantal1
-
Prijsnegotiated
-
Verpakking Detailshouten gevallen
-
Levertijd7-15 dagen
-
Levering vermogen10000 reeks/maand

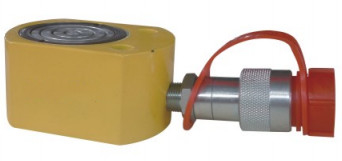

RSM Lichte en corrosiebestendige platte dunne hydraulische jack voor smalle ruimtes
Ultradunne hydraulische jack is een afneembare hydraulische jack die een kleiner volume heeft en een grotere werkcapaciteit kan genereren, waardoor het geschikt is voor gebruik in smalle ruimtes.
RSM ultra dunne jack, gechromeerde zuiger, enkelwerkende, veeropneembare, groefzuiger zonder zadel, RSM-750, RSM-1000, RSM-1500 uitgerust met gemakkelijk te dragen handvat,hoofdzakelijk gebruikt in smalle volumegebiedenIn vergelijking met de RCS-dunne bovenkant, is de RCS-scherm van de RCS-scherm een zeer efficiënt systeem dat een goede werking heeft op kleine bouwplaatsen.het heeft een kleiner volume en kan worden aangesloten op de dunne bovenkant via hogedruk slangen voor externe bedieningDe gescheiden structuur is handig voor het onderhoud en de reparatie van hydraulische aansluitingen.
ultradunne hydraulische jack van de RSM-serie
- Compact plat ontwerp wordt gebruikt in situaties waarin andere hydraulische cilinders niet geschikt zijn
- ·RSM-750/-1000/-1500 wordt geleverd met een handvat voor een gemakkelijke bediening
- Installatie gaten maken bevestiging handig
- Verbeterde corrosiebestendigheid op geverfde oppervlakken
- Alle modellen zijn voorzien van CR-400 snelle connectoren en stofdeksels
- Hoogwaardig stalen stempeloppervlak behandeld met harde chroombewerking
- De spleet zuiger eindkant vereist geen zadel
RCS-serie dunne hydraulische jack
- RCS-serie dunne hydraulische jack
- Een lichtgewicht en compact ontwerp voor smalle werkruimtes
- Verbeterde corrosiebestendigheid op geverfde oppervlakken
- Alle modellen zijn voorzien van CR-400 snelle connectoren en stofdeksels
- Het draadgaten gat aan de bovenkant van de groef zuiger kan worden gebruikt voor het installeren van een gekantelde zadel
- Eenvoudig optreden, veer intrek
| Draagvermogen van hydraulische cilinders ton/kN |
een slag B. mm |
Model | Hydraulische cilinder Effectieve oppervlakte |
Hydraulische oliecapaciteit | Lichaamshoogte | Buitendeurs | De diameter van de zuiger | Hoogte van het uitsteeksel van het zadel | Afstand van de zuiger tot het installatiegat | schelp | Draaddiepte | Boltverdelingsdiagram | gewicht |
| cm2 | cm2 | Een mm |
D mm |
F mm |
K mm |
M mm |
O mm |
P mm |
U mm |
kg | |||
| 5(45) | 6 | BSM-50 | 6.4 | 4 | 33 | 59x41 | 25.4 | 1 | 22 | 一 | 一 | 1.0 | |
| 10(101) | 11 | RSM-100 | 14.5 | 16 | 43 | 86x56 | 38.1 | 1 | 34 | 一 | 一 | 1.4 | |
| 20 ((201) | 11 | RSM-200 | 28.6 | 31 | 52 | 102x76 | 50.8 | 1 | 39 | 一 | 一 | 3.1 | |
| 30(295) | 13 | RSM-300 | 42.0 | 55 | 59 | 118x95 | 63.4 | 2 | 44 | 一 | 一 | 4.5 | |
| 50(435) | 16 | RSM-500 | 62.1 | 99 | 67 | 140x114 | 69.8 | 2 | 53 | 一 | 一 | 6.8 | |
| 75(718) | 16 | RSM-750 | 102.7 | 164 | 80 | 165x139 | 82.6 | 2 | 66 | 一 | 一 | 11.4 | |
| 100 ((887) | 16 | RSM-1000 | 126.8 | 203 | 86 | 178x152 | 92.2 | 2 | 74 | 一 | 一 | 14.5 | |
| 150(1386) | 14 | RSM-1500 | 198.1 | 277 | 100 | 216x191 | 114.3 | 2 | 82 | — | 26.3 | ||
| 10(101) | 38 | RCS-101 | 14.4 | 55 | 88 | 70 | 38.1 | 5 | 一 | M4 | 8 | 26 | 4.1 |
| 20 ((201) | 44 | RCS-201 | 28.6 | 126 | 99 | 92 | 50.8 | 3 | 一 | M5 | 8 | 39 | 5.0 |
| 30(295) | 62 | RCS-302 | 41.9 | 260 | 118 | 102 | 66.5 | 3 | 一 | M5 | 8 | 39 | 6.8 |
| 50(435 | 60 | RCS-502 | 62.1 | 373 | 122 | 124 | 69.8 | 2 | 一 | M5 | 8 | 39 | 10.9 |
| 100 ((887) | 57 | RCS-1002 | 126.9 | 723 | 141 | 165 | 92.2 | 1 | 一 | M8 | 10 | 35 | 22.7 |
