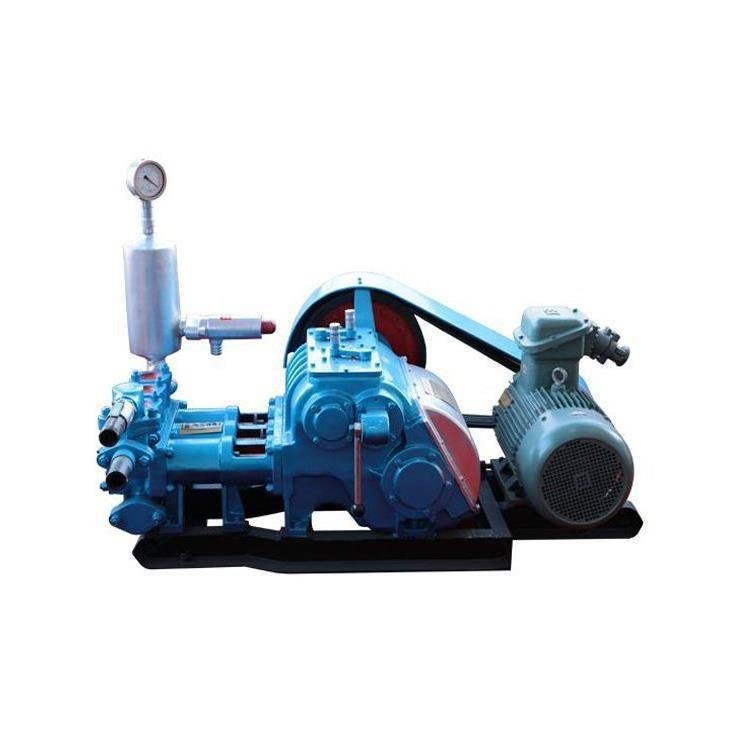

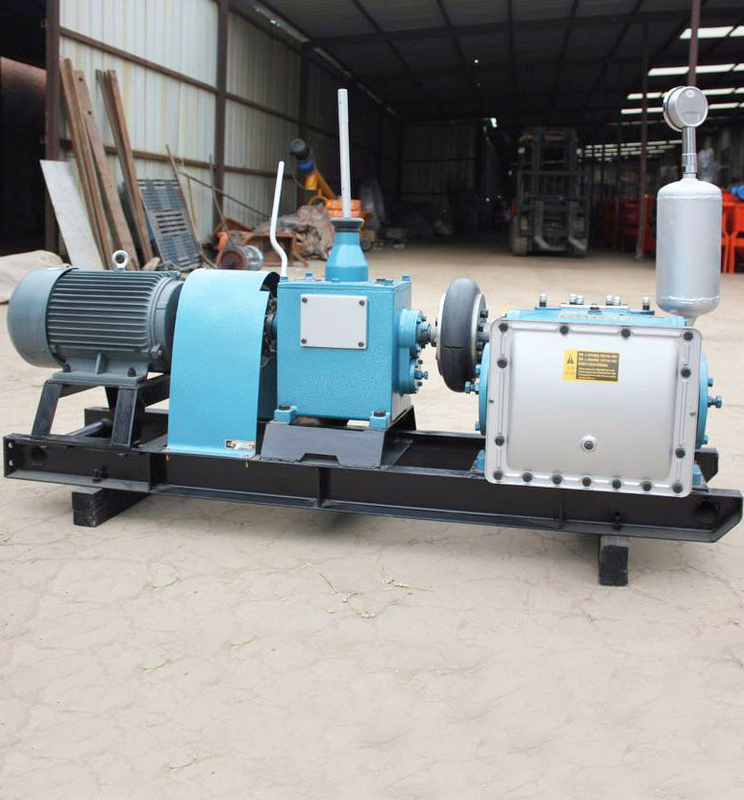

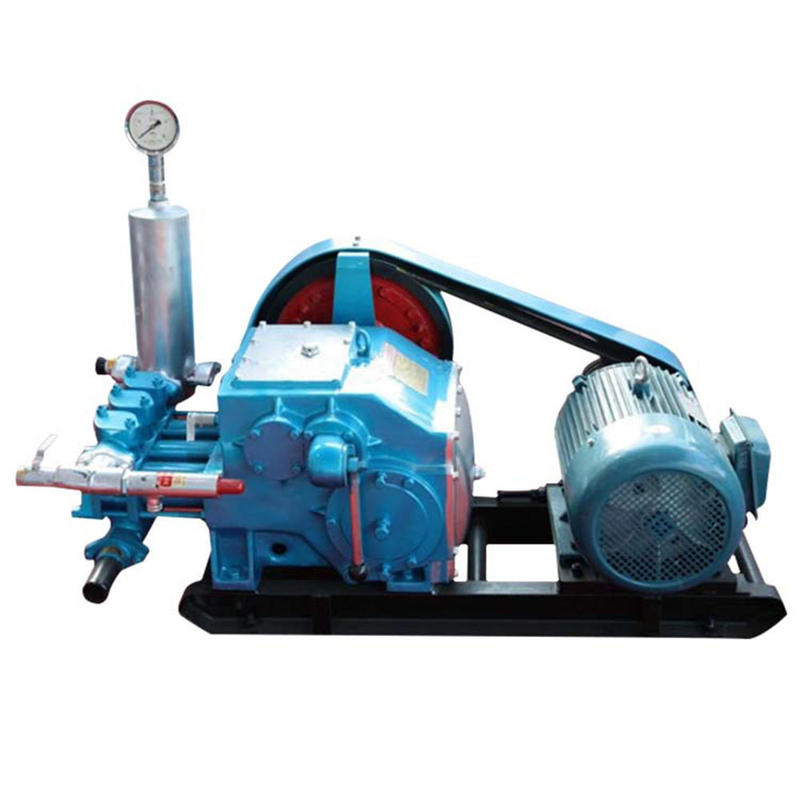

Hoogdruk Hydraulische zuiger Triplex modderpomp machine met olie aangedreven

Hoge druk hydraulische zuiger-triplex modderpomp met olie

Beschrijving van de zuigermodderpomp

De modderpompen zijn het hart van het moddercirculatiesysteem.De voordelen van de wisselpomp met positieve verplaatsing omvatten de mogelijkheid om vloeistoffen met een hoog gehalte aan vaste stoffen met schuurstoffen te verplaatsen, het vermogen om grote deeltjes te pompen, gemak van bediening en onderhoud, betrouwbaarheid,en het vermogen om te werken op een breed bereik van druk en doorstroming door het veranderen van de diameter van de compressiecilinders (pompvoeringen) en zuigers.

Technische parameters van Bw-modderpompen

Kenmerken van BW-modderpomp

1Het heeft een vierversnellingsstroom die kan voldoen aan de behoeften van grote en kleine boorplatformen, het stroomverstelbereik is groot en de parameterselectie is redelijk.Het kan voldoen aan de behoeften van kernboren van verschillende diameters, verschillende diepte gaten, en verschillende geologische kernen.

2De zuiger is een zelfverzegelende S-type polyurethaan rubber zuiger met een komvormige en nylon achterkant, die de levensduur aanzienlijk verbetert.

3Er zijn vijf stofdichte afdichtingsringen op de kraagstaaf om te voorkomen dat de modder aan het hydraulische uiteinde in de krachtkant en het smeeroliefilter aan de krachtkant wordt gebracht.Het is door vele productietests bewezen dat de afdichting betrouwbaar is en de prestaties goed zijnVerleng de levensduur van de versnelling.

4De inlaat- en uitlaatklepten zijn voorzien van stalen ballen en er is een geluidsabsorberend rubberen pad op de deksel van de klep om het geluid van de botsing te verminderen.

6Compacte structuur en mooi uiterlijk.

7Goed ontmantelen, eenvoudig onderhouden en verplaatsen.

Voorbereidingen voor het starten van de pomp
Na lange tijd buiten gebruik of opnieuw geïnstalleerd te hebben gezet, moeten de volgende voorbereidingen worden uitgevoerd voordat de pomp wordt gestart:
1Controleer of de smeerolie van elk onderdeel voldoende is.
2Controleer of de zuigpijp van het waterfilter vrij is.
3Controleer of de beweging van elk bewegend onderdeel geblokkeerd is.
4Controleer of de snelheidswijziging van elk snelheidswijzigingsmechanisme juist en betrouwbaar is.
5Controleer of de bevestigingsmiddelen los zijn, met name of de rubberen zuigerknot en de verbindingsdraad tussen de kruiskop en de zuigerstaaf gespannen zijn.

Werkproces van BW-modderpomp

1Inhalatieproces

Tijdens het werk aandrijft de motor de hoofdas en de daarop bevestigde kruk om door transmissiecomponenten zoals riemen, transmissieassen en tandwielen te draaien.Wanneer de kruk in tegen de klok mee draait van links naar rechts vanaf de horizontale positie, gaat de zuiger naar de 2e krachtkant, daalt de druk in de vloeistofcilinder geleidelijk en ontstaat er een vacuüm. , totdat de zuiger naar het rechter dode centrum beweegt.

Ontlastingsproces

Nadat de crank het bovengenoemde zuigproces heeft voltooid, blijft hij in tegen de klok in draaien.en de vloeistof in de cilinder wordt geperstDe druk stijgt, de zuigklep wordt gesloten, de ontladingsklep wordt geopend en de vloeistof komt de ontladingspijp binnen totdat de zuiger naar het linker dode centrum beweegt.
