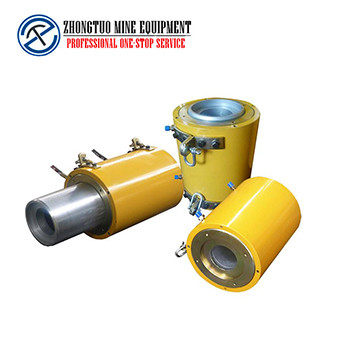

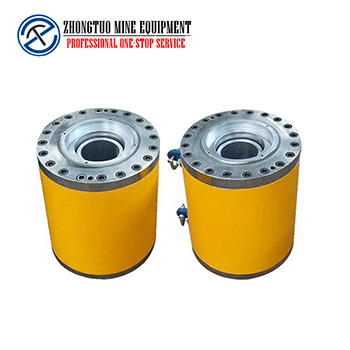

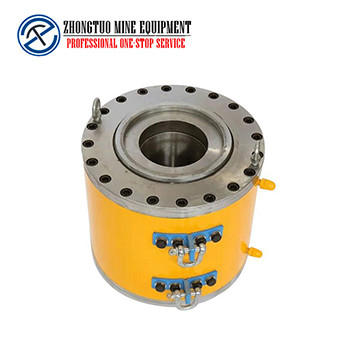

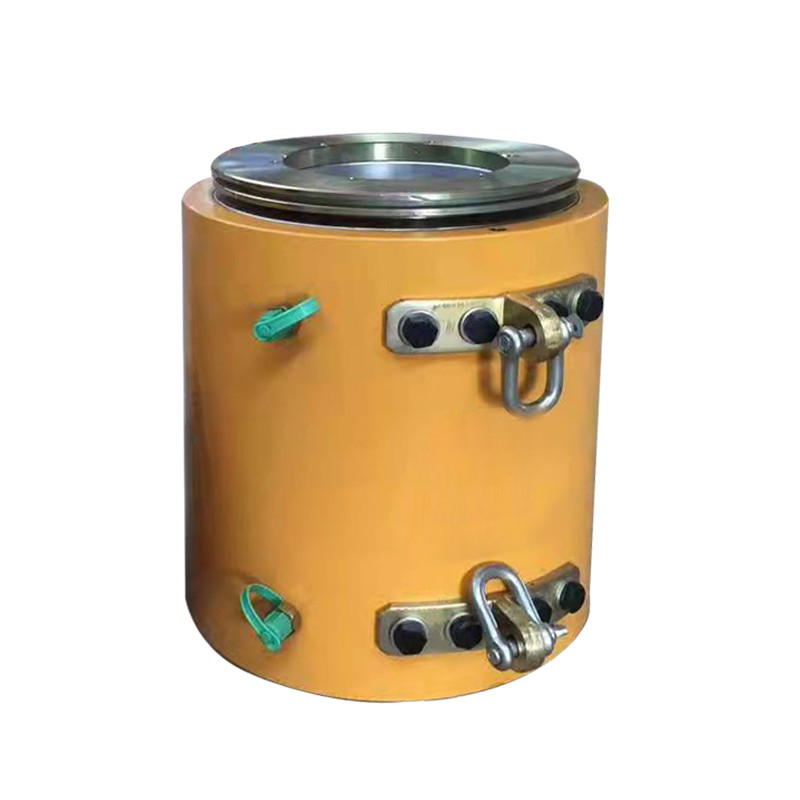

YDC-Types die de Hydraulische Holle Hefboom van Kernjack multi strand post tensioning beklemtonen

Eigenschappen van Hydraulische Kern Holle Hefboom

1. YDC typt het Beklemtonen de hefboom een prestressed door-harthefboom voor algemeen gebruik is, die voor het spannen van verrichtingen van diverse ankerplaatsen van de staalbundel wordt gebruikt. Wijd gebruikt in post-tensioning grote gebouwen, structuren, prestressed concrete bruggen, rots, hydraulische structuren, stichting, en andere grote projecten die verankeren verankeren.
2. De belangrijkste delen van de hefboom worden gemaakt van staal met hoge weerstand, dat de kenmerken van compacte structuur, lichtgewicht, klein volume, korte aslengte, en korte gereserveerde spanningslengte van staalbundel heeft, die het materiaal van de staalbundel kunnen besparen. En hijsen is flexibel, duurzaam, gemakkelijk te werken, en gemakkelijk te handhaven.
3. YDC-type de hefboom is een soort feed-through hefboom, dat een multifunctioneel prestressed spannend materiaal is. Het is gemakkelijk te werken, hoofdzakelijk gebruikt voor enig-gat die, en kan ook voor het lange en korte voorladen worden gebruikt spannen. Het spannen en het oplossen van problemen, en geschikt voor bundels van de staaldraad en bundels de met hoge weerstand van diverse specificaties.

Diagram van Hydraulische Kern Holle Hefboom

1, plaatsende noot 2, stop 3, ring 4, cilinder 5, zuiger 6, hartkoker 7, ring 8, oliepijp 9, verzegelende plaat 10, compressiering

Installatie van post-Spanning Jack en Anchorage

1. De staalbundel zal in de gereserveerde galerij van de structuur worden ingepast, en de blootgestelde lengte van de staalbundel op wordt het spannende eind vereist om 200250mm langer te zijn dan de het werk lengte van de hefboom. De staalbundel moet met een dunne schijfmolen zonder losse eindjes of „ruwe einden“ worden gesneden om moeilijke perforatie te vermijden.

2. Behandel het eind van de bundel van de staaldraad van de werkende ankerplaat, duw het aan de ankergrondplaat, en richt het op de spon.

3. Installatie van werkende ankerklemmen: alvorens klemmen te installeren, gebruik staalringen om elk paar klemmen vast te klemmen samen, dan duw hen in het spitse gat van de ankerplaat langs de staalbundel, en duw hen dan tot zij zich niet bewegen.

4. Installatie van grensplaat: de grensplaat wordt ontworpen volgens de werkende ankerplaat en met het gat van de ankerplaat aangepast.

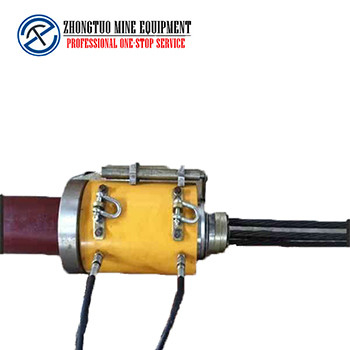

5. Installatie van hefboom: bind het eind van de bundel van de staalbundel met een draadspeld, dan lift de hefboom en zet het eerst op de staalbundel, en zet steun het openen van het schutblad van de hefboom op buiten de grensplaat. Op dit ogenblik, kan de hefboom coaxiaal worden gericht.

6. Installeer het hulpmiddelanker op de steunlip aan het eind van de zuiger.

De hefboom wordt gebruikt in combinatie met de ondersteunende oliepomp. De spannende oliekring van de oliepomp wordt met de hefboom verbonden die holtepijp spannen, en de gekalibreerde drukmaat wordt ook verbonden met de oliekring. De kring van de terugkeerolie van de oliepomp wordt verbonden met de pijp van de terugkeerolie van de droge kattige bovenkant, en de veiligheidsklep van de oliekring wordt aangepast aan 10MPa om veiligheid te verzekeren.
